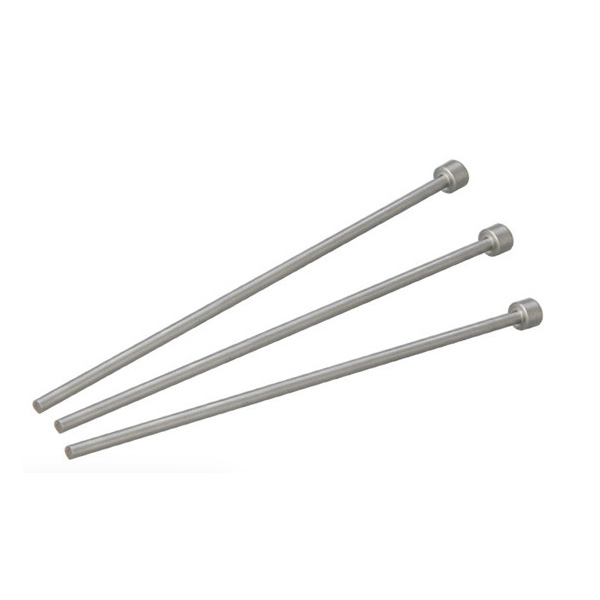

.rehberli pimGeometrik kısıtlamalar ve mekanik rehberlik yoluyla mekanik cihazın hareket yörüngesini kontrol eder. Yapısal tasarımı hassas bir silindir ve bir konumlandırma konisi içerir. Kılavuzlu pim, yüksek rockwell sertliğine sahip yüzey sertleştirilmiş tungsten karbür alaşımından yapılmıştır ve 2000n düzeyinde yanal yüklere dayanabilir.
Temel işlevirehberli pimkinematik kısıtlama mekanizmasına yansır. Çift kılavuz pim sistemi, düzlem hareketindeki üç dönme serbestlik derecesini ortadan kaldırmak için aşırı konumlandırma yapısı oluşturur. Pah tasarımı, başlangıç montaj temas stresini azaltır ve gradyan çapı yapısı, inme sonunda hızın darbe yükünü tamponlayabilen bir hidrolik sönüm etkisi üretir. Termal genleşme katsayısı ile taban malzemesi arasındaki fark, sıcaklık artışının neden olduğu uyumun arızalanmasını etkili bir şekilde önleyebilir.
Dinamik doğruluğurehberli pimyüzey elmas benzeri kaplama ile korunur ve çalışma işlemi sırasında aşınma oranı düşüktür. Kapalı yağlama oluğu, yağlama filmini 2 milyon döngü testinde sağlam tutan molibden disülfür gresini depolar. Arıza uyarısı bir akustik emisyon sensörü tarafından izlenir. 5-8kHz frekans bandında titreşim spektrumu 15dB arttığında, pim şaftında mikro çatlakların başlatılmasını gösterir. Bu mühendislik elemanları, kılavuz pimlerin yüksek hızlı hassas ekipmanlarda mikron düzeyinde tekrarlanabilir konumlandırma doğruluğu elde edebilmesini sağlar.
